P/V-12 (D) -W550 قابل جابجایی AC قابل جابجایی AC

خانه / محصولات / سوئیچ ولتاژ متوسط / P/V-12 (D) -W550 قابل جابجایی AC قابل جابجایی AC

سوئیچ ولتاژ متوسط

P/V-12 (D) -W550 قابل جابجایی AC قابل جابجایی AC

P/V-12 (D) -W550 قابل جابجایی قابل جابجایی برای ولتاژ سیستم اسمی 3 ~ 10 کیلو ولت ، فرکانس امتیاز 50Hz یا سیستم قطعه تک اتوبوس یا تک اتوبوس ، به عنوان پذیرش و توزیع انرژی الکتریکی و کنترل مدار ، حفاظت و عملکرد تجهیزات توزیع داخلی استفاده می شود. هر دستگاه با دو قطع کننده مدار خلاء پیکربندی شده است ، که برای سناریویی که محیط فضایی در آن کوچک است مناسب است .

با ما تماس بگیرید شرکت انرژی شانگهای Infraswin ، Ltd.
PREV: No previous article NEXT:سوئیچ قابل جابجایی قابل جابجایی P/V-12 AC

بررسی اجمالی محصول

ساختار محصول
محفظه شکن a.upper (ظرفیت استفاده عادی 630بوها)
b.Lower Breaker Campartment (ظرفیت استفاده عادی 630بوها)
c.Upper Cabartment (ظرفیت استفاده عادی 630a)
محفظه کابل LLOWER (ظرفیت استفاده عادی 630A)
E.Main Buحرفbar Campartment (ظرفیت استفاده عادی ≯3150a)
اتاق کنترل F.Intelligent
کانال امدادرسانی G.Pressure
ماژول های واحد عملکردی اصلی
ماژول واحد عملکردی اصلی ، واقع در محفظه های قطع کننده مدار فوقانی و تحتانی ، یک ماژول ترکیبی جدا شده و قابل جابجایی است که می تواند به راحتی و به راحتی بیرون کشیده شود و از سوئیچ خارج شود و با باز کردن درب جلوی درب جلوی درب ، به طور گسترده ای سرویس دهی شود. سوئیچ و تخلیه چند پیچ ​​در قسمت جلوی سوئیچ.
1. قاب پایه برای نصب اجزای اصلی کاربردی
2. قطع کننده های مدار ، که در داخل ریل های قاب پایه قرار دارند و هنوز هم می توانند به طور مستقل از موقعیت آنها به صورت روزانه منتقل شوند.
3. مکانیسم درایو فلپ ، که از شکن مدار از آزمایش به وضعیت کار پیروی می کند.
4. جعبه عایق تماس اولیه (نیمه جلو)
5. صفحه فلپ ، که به سمت بالا و پایین حرکت می کند و هنگامی که مدار شکن در موقعیت آزمایش قرار دارد باز می شود
6. اتصالات مدار کنترل ثانویه و اتصالات استاتیک

کنترل و بهره برداری
تمام نمایشگرهای حرفwitchgear را می توان بدون باز کردن درب مشاهده کرد ، عملیات کنترل ثانویه فقط با باز کردن درب اتاق کنترل هوشمند قابل انجام است ، و عملیات اولیه فوریت های اضطراری و سوئیچ سرچشمه با درب بسته انجام می شود.
1. پنجره اندازه گیری کنترل ثانویه و کنترل صفحه نمایش ، در صورت نیاز به باز کردن درب
2.SwitchGear Parameter Parameter Parameter اصلی فنی
3. پنجره بازرسی عملکرد شکن مدار ، شیشه طوفان با مش محافظ ضد استاتیک
4. دکمه تولید برای باز کردن اضطراری مدار اولیه
5.Circuit Breaker Position (آزمون → کار) درگاه درج دسته نوسان
6. درگاه اتصال برای تعطیل و باز کردن سوئیچ زمین
قفل درب محفظه 7.Circuit ، باید با کلید باز شوید
پارامترهای فنی SwitchGear

نام

واحد

پارامتری

ولتاژ دارای امتیاز

kv

12

فرکانس دارای امتیاز

هرتز

50

سطح عایق امتیاز

فرکانس صنعتی در برابر ولتاژ مقاومت می کند (1 دقیقه)

kv

42

رعد و برق در مقابل ولتاژ مقاومت می کند (قله)

kv

75

جریان اصلی Busbar

A

1250a/3150a

با مقاومت در برابر جریان کوتاه مدت

کاخ

31.5

زمان استقامت کوتاه مدت

S

4

اوج دارای جریان مقاومت در برابر جریان

کاخ

80

طبقه حفاظت

محفظه های سوئیچ

IP41

بین محفظه های Switchgear

IP2x

گزینه های مؤلفه Smain (قطع کننده مدار)

P/V-12 (D) -W550 قابل حمل A.C. Switchgear محوطه فلزی می تواند به دو نوع قطع کننده مدار مجهز شود: (1) IVB-12/T (2) VD4/P-12 ، فاصله فاز 150 میلی متر ، فاصله قطب 205 میلی متر.
(1) IVB-12/T
(2) VD4/P-12 ، فاصله فاز 150 میلی متر ، فاصله قطب 205 میلی متر.

ولتاژ دارای امتیاز

kv

12

جریان فعلی

A

630，1250

دارای ولتاژ مقاومت در برابر فرکانس صنعتی (1 دقیقه)

kv

42

Impulse Lightning Impulse مقاومت در برابر ولتاژ (اوج)

kv

75

جریان شکستن اتصال کوتاه

کاخ

25 ，31.5

دارای جریان مقاومت در برابر جریان کوتاه (4 ثانیه)

کاخ

25 ，31.5

امتیاز زندگی برقی

E2

زندگی مکانیکی

10000 (M2)


گزینه های اصلی مؤلفه (سوئیچ زمین)

P/V-12 (D) -W550 قابل جابجایی A.C. سوئیچ فلزی محصور شده با سوئیچ گوشتی اختیاری EK6-12/31.5-150

ولتاژ دارای امتیاز

kv

12

با مقاومت در برابر جریان کوتاه مدت

کاخ

31.5

مدت زمان مدار کوتاه

s

4

جریان بسته شدن اتصال کوتاه

کاخ

80

اوج دارای جریان مقاومت در برابر جریان

کاخ

80

دارای ولتاژ مقاومت در برابر فرکانس صنعتی (1 دقیقه)

kv

42

Impulse Lightning Impulse مقاومت در برابر ولتاژ (اوج)

kv

75

زندگی مکانیکی

次

2000


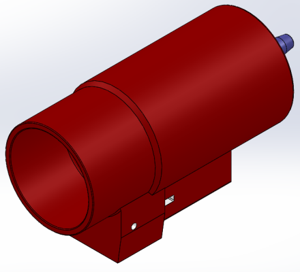

گزینه اصلی مؤلفه (ترانسفورماتور فعلی)

P/V-12 (D) -W550 قابل جابجایی قابل جابجایی AC Enclosed با استفاده از ترانسفورماتور جریان اختیاری LDJ-10-140-1

جریان اصلی دارای امتیاز （A)

ترکیب کلاس دقت

خروجی دارای امتیاز (VA)

جریان حرارتی کوتاه مدت (KA/S

جریان ثبات پویا (KA)

50،75،100،150،200

0.5/10p10

5

63

125

250،300،350،400

0.5/10p10

5

63

125

450،500،550،600

0.5/10p10

5

63

125

650،700،800،1000

0.5/10p10

5

63

125


طرح اصلی مدار اصلی (رسانه های شکن دو برابر)

طرح اصلی سیم کشی نام مؤلفه مشخصات مدل یادداشت

سوئیچ زمین

EK6-12/31.5-150

فرمولاسیون ثابت

اتصال کابل

HY5W 囗 -17-45z

مدل های دیگر موجود است

ترانسفورماتور فعلی

LDJ-10-140-1

0.5/10p10

فرمولاسیون ثابت

خلاء

IVB-12/T یا VD4/P-12

فرمولاسیون ثابت ( 630A)

قورباغه اصلی

قند

1250a ~ 3150a

خلاء

IVB-12/T یا VD4/P-12

فرمولاسیون ثابت (630a)

ترانسفورماتور فعلی

LDJ-10-140-1

0.5/10p10

فرمولاسیون ثابت

اتصال کابل

HY5W 囗 -17-45z

مدل های دیگر موجود است

سوئیچ زمین

EK6-12/31.5-150

فرمولاسیون ثابت

استفاده کردن

خوراک (کابل)

ابعاد کلی

550W*1650d*2400H (ابعاد عمق به استثنای درهای جلو و عقب)

برنامه اصلی مدار اصلی (خوراک شکن و اندازه گیری PT)

طرح اصلی سیم کشی

نام مؤلفه

مشخصات مدل

یادداشت

ترانسفورماتور ولتاژ

JDZX10-10AR

فرمولاسیون ثابت

فیوز

XRNP 囗 -12 0.5A 50KA

فرمولاسیون ثابت

قورباغه اصلی

قند

1250a ~ 3150a

خلاء

IVB-12/T یا VD4/P-12

فرمولاسیون ثابت (1250a)

ترانسفورماتور فعلی

LDJ-10-140-1

0.5/10p10

فرمولاسیون ثابت

اتصال کابل

HY5W 囗 -17-45Z

مدل های دیگر موجود است

استفاده کردن

تلگرام ورودی ＋ pt

ابعاد کلی

550W*1650D*2400H (ابعاد عمق به استثنای درهای جلو و عقب)

طرح ترکیبی اصلی مدار اصلی (1250A)

استفاده کردن

PT

تغذیه کننده

تغذیه کننده

تغذیه کننده

تغذیه کننده

PT

کیس برنامه های ترکیبی گروه سیمهای اصلی اتصالات اصلی

استفاده کردن

تلگرام ورودی

تغذیه کننده

غیر قابل ارتباط

اتحادیه والدین

تغذیه کننده

تلگرام ورودی

ابعاد عرض کابینه

550

550

550

550

550

550

طرح ترکیبی اصلی مدار اصلی (3150A)

استفاده کردن

تغذیه کننده

تغذیه کننده

کیس برنامه های ترکیبی گروه سیمهای اصلی اتصال

استفاده کردن

تلگرام ورودی

PT

تغذیه کننده

غیر قابل ارتباط

اتحادیه والدین

تغذیه کننده

PT

تلگرام ورودی

ابعاد عرض کابینه

1000

800

550

1000

1000

550

800

1000

نمودار شماتیک نصب Switchgear
نمای برش از ارتفاع نصب SwitchGear:



طرح نصب Switchgear:
